Invirtió en un Router CNC por su capacidad de repetir la misma pieza mil veces con una precisión idéntica. Pero un día, nota que los círculos perfectos ahora son ligeramente ovalados, que las esquinas de una caja no cierran con exactitud o que las dimensiones varían dependiendo de la dirección desde la que se aproxima la herramienta.
Bienvenido al mundo del Backlash.
En términos de ingeniería, el backlash (o juego mecánico) es la pérdida de movimiento que ocurre cuando un eje invierte su dirección. Es ese instante infinitesimal en el que el motor gira, pero la mesa o el cabezal no se mueven porque están «recuperando» la holgura que existe entre los componentes mecánicos. Aunque es prácticamente imposible eliminarlo al 100%, mantenerlo bajo control es la diferencia entre un trabajo de calidad aeroespacial y uno que termina en la pila de desperdicio.
¿Qué causa el Backlash y por qué es un problema?
Ningún sistema mecánico es perfecto. El backlash es el resultado natural del desgaste y las tolerancias de fabricación en los componentes que transmiten el movimiento:
- Tuercas de tornillo de bolas (Ball Screws): Con el tiempo, las bolas de acero y las pistas de la tuerca se desgastan, creando un pequeño espacio.
- Sistemas de piñón y cremallera: Si no están perfectamente ajustados, existe un espacio entre los dientes del piñón y la cremallera.
- Correas dentadas: Pueden estirarse o sus dientes pueden desgastarse, provocando un retraso en la respuesta.
- Acoples flexibles: Los elementos que unen el motor al husillo pueden fatigarse y ceder.
El problema no es solo la imprecisión dimensional. El backlash severo puede causar vibraciones que arruinan el acabado superficial, un problema que a menudo se confunde con una mala elección de herramienta y que requiere un mantenimiento correctivo más profundo que el simple mantenimiento preventivo
El Diagnóstico: ¿Cómo medir el enemigo invisible?

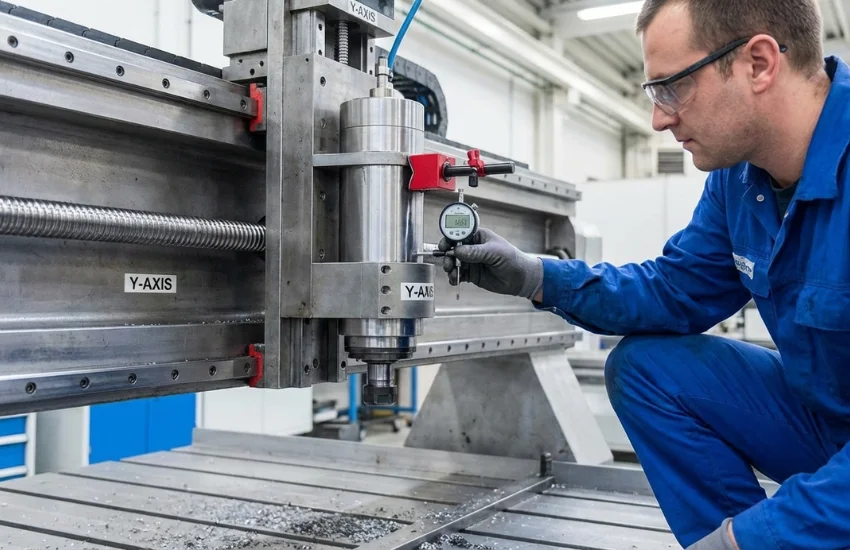

No se puede corregir lo que no se puede medir. Para cuantificar el backlash, necesita una herramienta de precisión: un indicador de carátula (o reloj comparador) con base magnética.
Procedimiento básico:
- Fije la base magnética en una parte estática de la máquina y coloque la punta del indicador contra una superficie móvil del eje a medir.
- Mueva el eje en una dirección (ej. +X) hasta que el indicador se mueva y luego ponga el indicador en cero.
- Ordene a la máquina moverse una distancia específica en esa misma dirección (ej. 1 mm) para liberar cualquier tensión.
- Ahora, ordene a la máquina moverse exactamente la misma distancia en la dirección opuesta (ej. -1 mm).
La lectura que muestre el indicador al final del movimiento es su valor de backlash. Si la máquina fuera perfecta, el indicador volvería a cero. La diferencia es el movimiento perdido.
Soluciones: De la llave inglesa al controlador
Una vez que conoce el valor (que idealmente debería ser inferior a 0.02mm en máquinas de buena calidad), tiene dos caminos para corregirlo:
1. Corrección Mecánica (La solución real)
Siempre es la mejor opción. Ataque la raíz del problema:
- Ajuste de precarga: Muchos tornillos de bolas modernos permiten ajustar la precarga de la tuerca para eliminar el juego.
- Tensado de correas: Verifique la tensión correcta y reemplace correas estiradas o desgastadas.
- Reemplazo de componentes: Si el desgaste en la tuerca del husillo o en la cremallera es excesivo, la única solución es sustituir la pieza.
2. Compensación por Software (El parche digital)
Casi todos los controladores CNC modernos permiten ingresar un valor de «compensación de backlash». El software básicamente añade o resta pasos adicionales cada vez que el eje invierte la dirección para «saltar» el espacio vacío antes de empezar a mover la carga.
Advertencia: Según expertos de portales como CNCCookbook la compensación por software es útil para errores muy pequeños (micras), pero no puede arreglar una máquina mecánicamente deficiente. Si el juego es grande, la compensación por software puede provocar movimientos bruscos y vibraciones.
Conclusión
El backlash es una realidad en cualquier máquina con partes móviles. Ignorarlo no hará que desaparezca; solo hará que sus piezas sean menos precisas. Un diagnóstico periódico y una corrección oportuna son esenciales para mantener la calidad que sus clientes esperan, especialmente si utiliza sistemas avanzados que requieren alta precisión, como el cambio automático de herramientas. En Soportec, nuestro equipo técnico está capacitado para diagnosticar y corregir estos problemas, devolviendo a su equipo la precisión del primer día.
